Роль промислового комп'ютера в кожній ланці
1. Захоплення зображення: зазвичай це камера мережевого порту та камера USB. Чим вище швидкість і пропускна здатність інтерфейсу, тим вище верхня межа пікселів і кадрів захопленого зображення. (більшість використовує USB 3.0 і чіпи Intel 1g, 2.5G і 10g)
2. Візуальний аналіз: проаналізуйте зроблені зображення. Чим вище пікселі зображення, тим більше точок аналізу, і тим вищий попит на графічний процесор і відеокарту. У тому ж випадку, чим вища продуктивність відеокарти, тим вище швидкість аналізу. (незалежна графічна карта зазвичай використовується для високошвидкісного обладнання виявлення)
3. Розділення треків: як правило, виявлені проблеми розділяються відповідно до різних атрибутів. Наприклад, якщо їжа лише порожня і в ній немає ніяких предметів, її фільтрує сильний вітер. Як правило, послідовний порт надсилає сигнал замикання перемикача або підключає ПЛК для більш складних операцій.
Приклади фактичного використання:

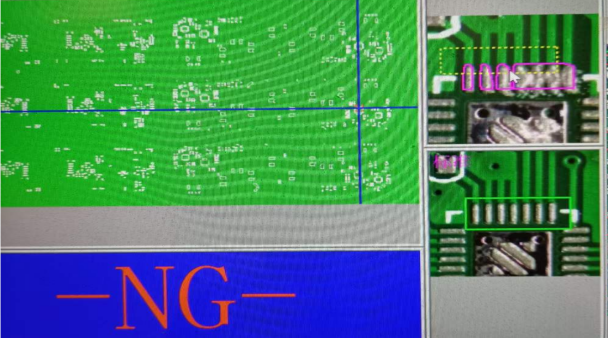

Виявлення ефекту олова SMT
Завдяки аналізу та порівнянню з заданим зображенням виявлено, що друкована плата з ефектом навантаження оловом, який не відповідає стандарту, матиме помилку ng. На цьому кроці рука робота автоматично забере його або він потече на ремонтний пост на наступному етапі, і його буде обробляти ремонтний персонал. У разі низької автоматизації хтось відкриє кришку та забере друковану плату, а потім натисне кнопку «Пуск», щоб продовжити виробництво.
Виявлення аплікатора плівки підсвічування:
Плівка підсвічування мобільного телефону проклеюється маніпулятором через мережевий порт або USB, щоб зафіксувати реальний об'єкт, а потім проводиться аналіз. Після підтвердження того, що положення матеріалу правильні, вводиться наступний крок комбінування, а потім камера фіксує плівку, щоб переконатися, що паста є однорідною та перетікає на наступний крок;
Вони відносно складні, кількість зчитуваних кадрів зображення невелика, а необхідна потужність обробки графіки невисока. В основному більшість машинних інтерфейсів можуть відповідати стандартам.
Обладнання для тестування компонентів:
Цей тип виявлення швидкий. Щосекунди виявляються десятки або навіть сотні штук. Кількість пікселів, що зчитуються, невисока, кількість кадрів дуже велика, і втрати кадрів немає. Цей тип виявлення вимагає відносно високих мережевих інтерфейсів. Як правило, використовуються гігабітні мережеві карти Intel. Однак із підвищенням швидкості обладнання вимоги до захоплення зображення та обробки зображення мережевого інтерфейсу також вищі. Тоді ми повинні йти в ногу з ринком і оновлюватися.
